仕様・性能について

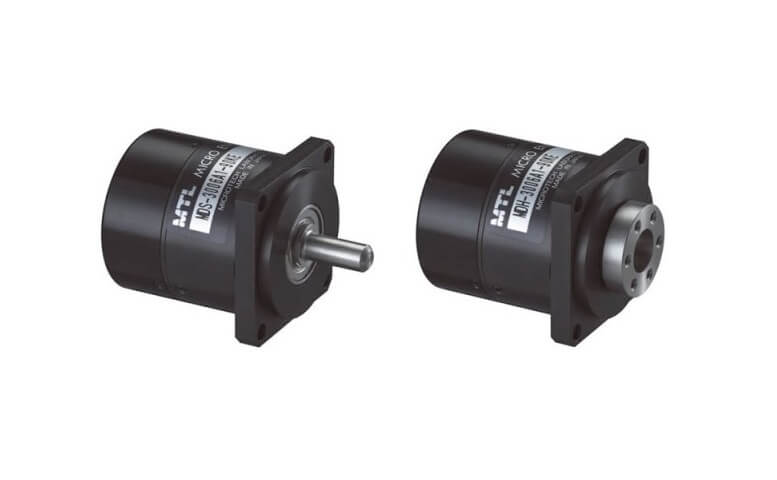

胴径φ30mm
胴長31.5/37.5/43.5mm
最大トルク140/280/420mN･m
最高速度1,000rpm
標準分解能432,000P/R、19bit
中空径φ4mm(MDH型)、φ6(カスタム)
型式MD－3006MD－3012MD－3018
L1寸法31.537.543.5

外形寸法図

MDS-30
MDH-30

速度・トルク特性例

MDS/H-3006
MDS/H-3012
MDS/H-3018

最高回転速度は、エンコーダーの応答周波数により制限され、エンコーダー分解能を低減することにより、速度領域をさらに高くすることができます。

単位MDS-3006MDH-3006MDS-3012MDH-3012MDS-3018MDH-3018
供給電圧
（ドライバ入力）		DCV24(※1)/48
最高回転速度
(※2)		rpm1000
定格回転速度rpm1000
瞬時最大トルクNm0.140.280.42
連続ストールトルクNm0.060.0950.13
連続定格トルクNm0.0440.0680.1
瞬時最大出力W152030
瞬時最大パワーレートkW/s3123716011098
瞬時最大電流Arms4.65.66.3
連続定格電流
（※3）		Arms1.81.81.7
等価誘起電圧定数V/krpm2.84.56.8
等価トルク定数（at 25℃）Nm/Arms0.0260.0430.065
線間電機子抵抗(at25℃)Ω2.12.32.5
線間電機子インダクタンスmH11.31.5
ロータ磁極数P16
エンコーダ最高分解能(※4)P/Rインクリメンタル：432,000(4逓倍後)
アブソリュート：524,288(19bit)
慣性モーメントJg･cm^26.58.911.213.615.918.3
許容ラジアル荷重FrN94
許容アキシャル荷重FaN47
許容モーメントNm2.922.743.443.273.963.78
往復時繰り返し位置決め精度パルス±1
質量kg0.130.160.18
推奨ドライバMC-200-7220 / MC-200C-6018
基準ヒートシンク120×120×8 アルミ
  • : 24Vでご使用される場合は瞬時最大トルクが変わりますので、お問い合わせください。
  • : ご希望の回転速度がありましたらお問い合わせください。
  • 連続定格電流は、周囲温度40℃において、基準ヒートシンクをモータに取付て測定したときの値です。
  • ご希望の分解能がありましたらお問い合わせください。

駆動ドライバ

メーカドライバ(アンプ)型式インターフェイス電源特徴
MTLMC-200-7220Aパルス列、USBDC24/48V小型汎用
MC-200-7220DSPI通信、USBDC24/48V小型汎用
MC-200C-6018DSPI通信、USBDC24/48V超小型
三菱電機MR-J4W2-0303B6-MX940J〇〇SSCNETⅢ/HDC48V2軸一体型
MR-J4-20A-RJJ001パルス列AC200Vコラボ専用
MR-J4-20B-RJJ001SSCNETⅢ/HAC200Vコラボ専用
パナソニックMMDHT2B09NL1RTEXDC48V小型
MBDLT25NMRTEXAC200V多機能タイプ
MBDLT25BMEtherCATAC200V多機能タイプ
  • : 三菱電機社、パナソニック社のアンプは弊社より販売はしておりません。各社代理店にご相談ください。
  • : 三菱電機J4コラボはインクリメンタルエンコーダのμDDモータのみ対応可能です。

コネクタケーブル・接続オプション

MC-200-7220A(※1)/MC-200-7220D/MC-200C-6018D(※2)
仕様型式ケーブル長
電源用コネクタケーブルCN1ケーブル(4.2)1M-TE1.0m
モータ線延長コネクタケーブルCN2屈曲ケーブル(4.2)0.7M0.7m
CN2屈曲ケーブル(4.2)2.7M2.7m
CN2屈曲ケーブル(4.2)4.7M4.7m
エンコーダ線延長コネクタケーブルCN3屈曲ケーブル(4.2)0.7M0.7m
CN3屈曲ケーブル(4.2)2.7M2.7m
CN3屈曲ケーブル(4.2)4.7M4.7m
miniUSBケーブルCN5ケーブル1.0m
三菱電機 MR-J4W2-0303B6-MX940J〇〇
仕様型式ケーブル長
モータ線延長コネクタケーブルCN2屈曲ケーブル(4.2)0.7M0.7m
CN2屈曲ケーブル(4.2)2.7M2.7m
CN2屈曲ケーブル(4.2)4.7M4.7m
モータ線変換コネクタケーブルCN2屈曲ケーブル(4.2)0.2M-(CF)0.2m
エンコーダ線延長コネクタケーブルCN3屈曲ケーブル(4.2)0.7M0.7m
CN3屈曲ケーブル(4.2)2.7M2.7m
CN3屈曲ケーブル(4.2)4.7M4.7m
エンコーダ変換コネクタケーブルCN3屈曲ケーブル(4.2)0.2M-TE(J4W2)0.2m
miniUSBケーブルCN5ケーブル1.0m
三菱電機 MR-J4-20A-RJJ001/MR-J4-20B-RJJ001
仕様型式ケーブル長
モータ線延長コネクタケーブルCN2屈曲ケーブル(4.2)0.7M0.7m
CN2屈曲ケーブル(4.2)2.7M2.7m
CN2屈曲ケーブル(4.2)4.7M4.7m
モータ線変換コネクタケーブルCN2屈曲ケーブル(4.2)0.2M-(CF)0.2m
エンコーダ線延長コネクタケーブルCN3屈曲ケーブル(4.2)0.7M0.7m
CN3屈曲ケーブル(4.2)2.7M2.7m
CN3屈曲ケーブル(4.2)4.7M4.7m
エンコーダ変換コネクタケーブルCN3屈曲ケーブル(4.2)0.2M-TE(J4)0.2m
miniUSBケーブルCN5ケーブル1.0m
パナソニック MMDHT2B09NL1
仕様型式ケーブル長
モータ線延長コネクタケーブルCN2屈曲ケーブル(4.2)0.7M0.7m
CN2屈曲ケーブル(4.2)2.7M2.7m
CN2屈曲ケーブル(4.2)4.7M4.7m
モータ線変換コネクタケーブルCN2屈曲ケーブル(4.2)0.2M-TE(M枠)0.2m
エンコーダ線延長コネクタケーブルCN3屈曲ケーブル(4.2)0.7M0.7m
CN3屈曲ケーブル(4.2)2.7M2.7m
CN3屈曲ケーブル(4.2)4.7M4.7m
エンコーダ線変換コネクタケーブルCN3屈曲ケーブル(5.6)0.2M-JST(MINAS)0.2m
miniUSBケーブルCN5ケーブル1.0m
パナソニック MBDLT25NM/MBDLT25BM
仕様型式ケーブル長
モータ線延長コネクタケーブルCN2屈曲ケーブル(4.2)0.7M0.7m
CN2屈曲ケーブル(4.2)2.7M2.7m
CN2屈曲ケーブル(4.2)4.7M4.7m
モータ線変換コネクタケーブルCN2屈曲ケーブル(4.2)0.2M-(CF)0.2m
エンコーダ線延長コネクタケーブルCN3屈曲ケーブル(4.2)0.7M0.7m
CN3屈曲ケーブル(4.2)2.7M2.7m
CN3屈曲ケーブル(4.2)4.7M4.7m
エンコーダ線変換コネクタケーブル
インクリメンタルエンコーダの場合		CN3屈曲ケーブル(5.6)0.2M-JST(MINAS)0.2m
エンコーダ線変換基板ユニット
アブソリュートエンコーダの場合		MFC-10P0.2m
miniUSBケーブルCN5ケーブル1.0m
  • : MC-200-7220AのCN4コネクタ・ケーブルはユーザにてご用意願います。(コネクタ型式：10136-3000 PE)
  • : MC-200CのCN1/CN4コネクタケーブル、CN2/CN3の変換コネクタケーブルは付属致します。

オプション使用例

MC-200-7220A

MC-200-7220D

MC-200C-6018D
