キーエンスPLCとの接続

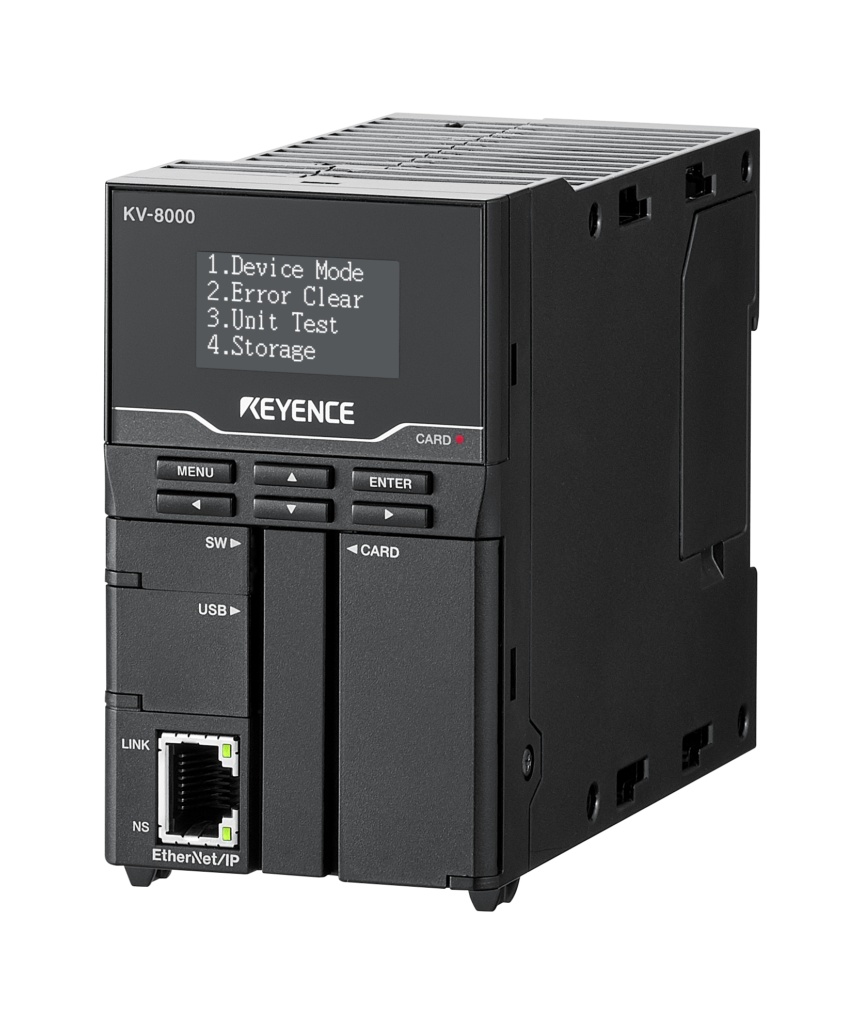

キーエンス社PLC「KV-8000」シリーズとの接続について紹介いたします。

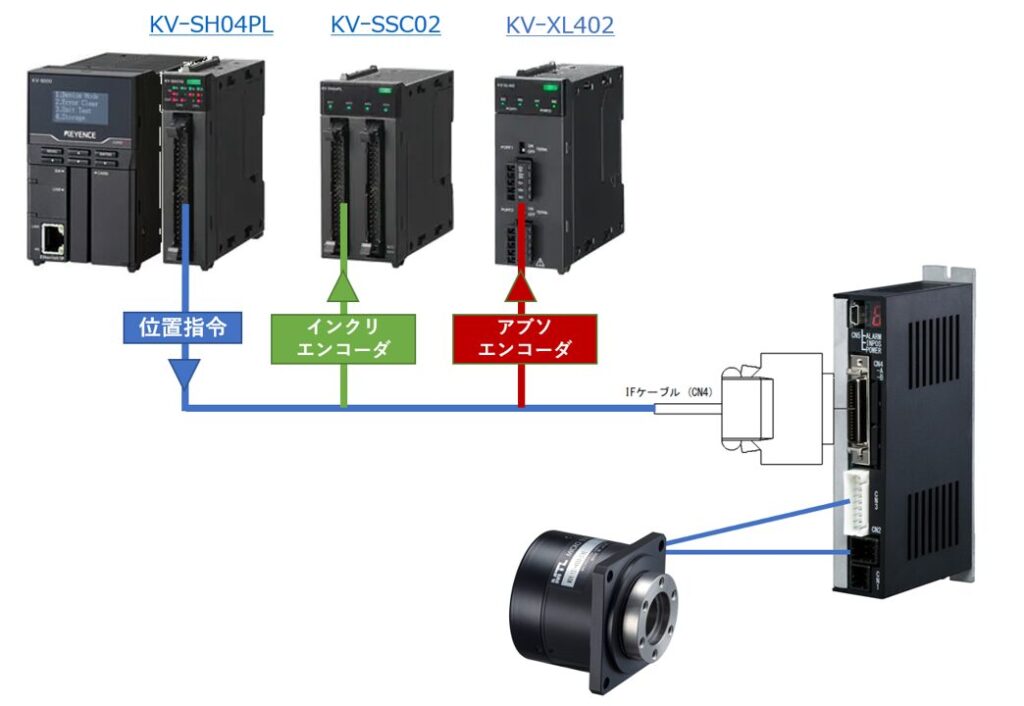

接続可能なMTL製ドライバ
パルス列にて接続可能で、高速位置決めユニットにより指令入力ができます。
エンコーダ信号やモータの電流値などを取り込みたい場合は、高速カウンタユニットや通信ユニットが別途必要になります。
PLCユニット（位置制御）
高速カウンタユニット
型式：KV-SSC02
ご使用モータがインクリメンタルエンコーダ搭載の製品の場合に使用します。
エンコーダの信号を受信します。
PLC側へのエンコーダカウントが不要な場合は必須ではございません。
シリアルコミュニケーションユニット
型式：KV-XL402
ご使用モータがアブソリュートエンコーダ搭載の製品の場合使用します。
エンコーダの信号を受信します。
PLC側へのエンコーダカウントが不要な場合は必須ではございません。

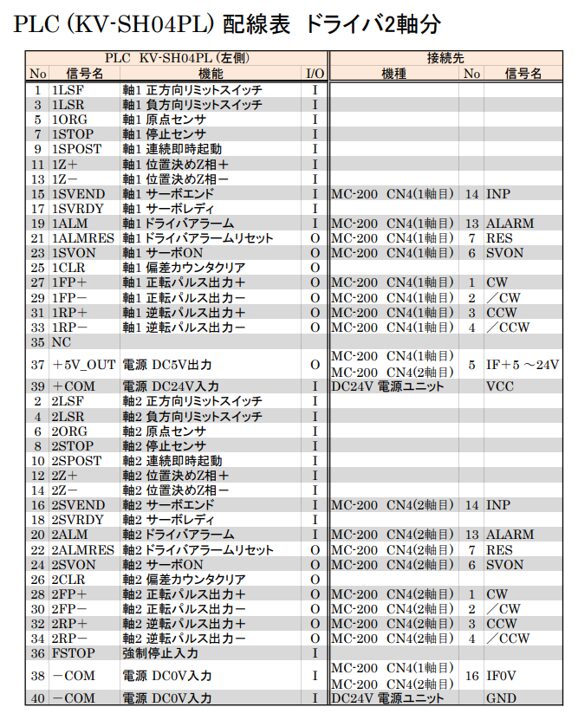

配線例
※ご使用の高速カウンタユニットの配線をご確認ください。
